İstinat taş duvarı; eğimli arazilerde toprak ve dolgu malzemesini güvenli biçimde tutmak, kot farklarını karşılamak ve zemin hareketlerine karşı dayanıklı bir yapı oluşturmak amacıyla uygulanır.
Süreç; sağlam zemin hazırlığı, sahaya uygun temel sistemi, doğru taş seçimi, nitelikli örüm, etkili drenaj ve kontrollü arka dolgu gibi birbirini tamamlayan adımların birlikte değerlendirilmesini gerektirir.
1. Arazi ve zemin incelemesi
İzmir istinat duvarı uygulamasına başlamadan önce duvarın yapılacağı alanın mevcut durumu incelenir. Zeminin taşıma kapasitesi ve türü, arazi eğimi, yeraltı ve yüzey sularının hareketi, tutulacak dolgu ile duvar üzerine gelebilecek ek yükler değerlendirilir.
Temel ölçüleri, duvar geometrisi ve drenaj sistemi bu değerlendirme ve gerekli proje hesapları doğrultusunda belirlenir.

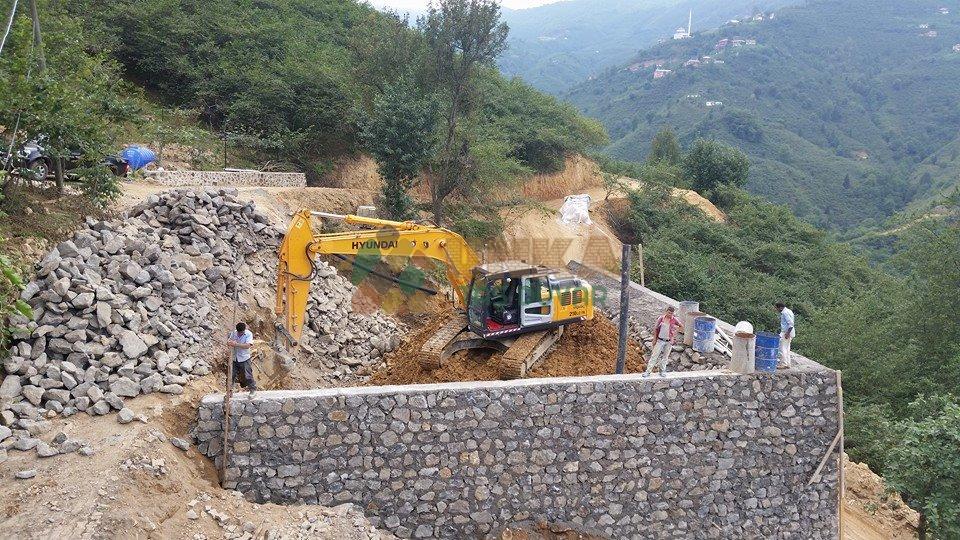

2. Temel kazısı
Temel kazısı; yüzeydeki gevşek, organik veya taşıma kapasitesi düşük malzemenin kaldırılması ve uygun taşıyıcı zemine ulaşılması amacıyla yapılır. Kazı tabanı tesviye edilir; zemin koşullarına göre gerekli iyileştirmeler uygulanır.
3. Temel ve pabuç uygulaması
Temel sistemi, duvardan gelen yüklerin zemine aktarılmasına ve yapının kayma ile devrilmeye karşı kararlılığına katkı sağlar. Duvar yüksekliği, zemin taşıma kapasitesi ve yük koşullarına göre gerektiğinde betonarme temel ve pabuç gibi çözümler uygulanır.
4. Taşların seçilmesi ve hazırlanması
Kullanılacak taşların sağlam, dayanıklı ve uygulamaya uygun olması gerekir. Çatlak, ayrışmış veya yapısal dayanımı düşük taşlardan kaçınılır. Yalnızca dış yüzeyin düzgün görünmesi değil, taşların gövde içinde kenetlenebilmesi ve yük aktarımına katkı sağlaması önemlidir.

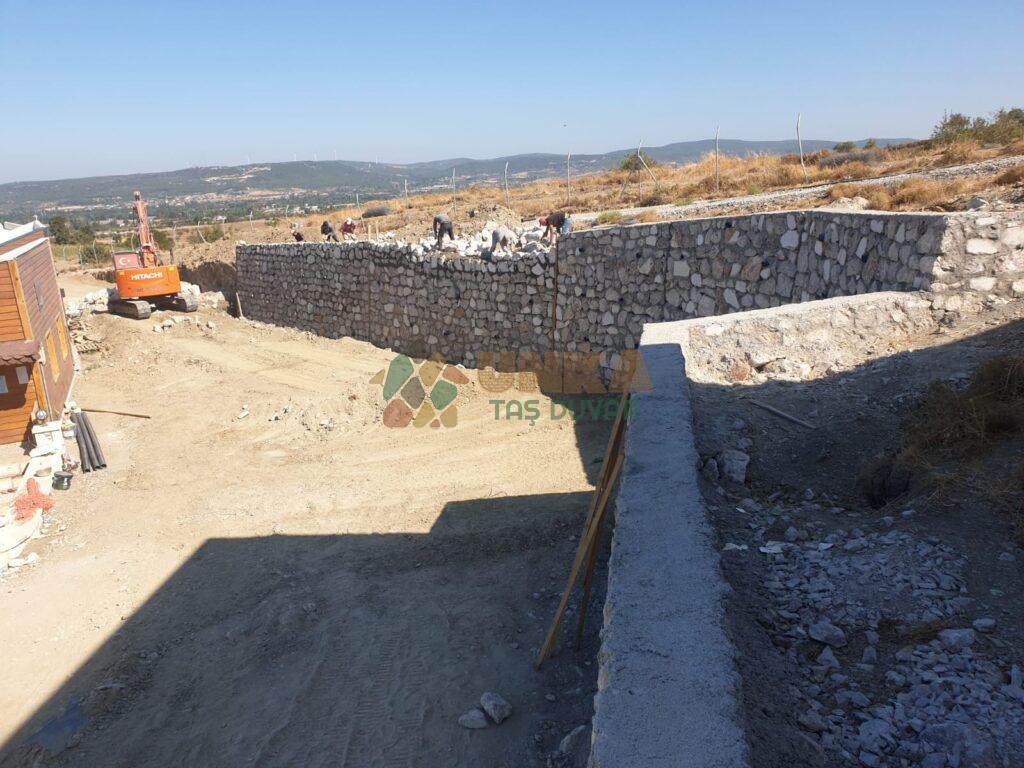

5. Harçlı taş örgüsü
Projede veya teknik şartnamede belirtilen dayanım ve karışım özelliklerini sağlayan çimento esaslı harç kullanılır. Taşlar; şaşırtmalı, mümkün olduğunca birbirine kilitlenecek, geniş yüzeyleri üzerine oturacak ve düşey derzlerin sürekliliğini engelleyecek biçimde yerleştirilir.
- Uzun bağlantı taşları gövdenin içine doğru uzatılır.
- Dış yüz ve iç dolgu birlikte yükseltilir.
- Boşluklar uygun taş ve harçla doldurulur.
- Duvar yalnızca kaplama gibi değil, bütün bir taşıyıcı gövde olarak ele alınır.
6. Duvar geometrisi ve geriye yatma
Duvarın yüksekliği arttıkça temel genişliği, gövde kalınlığı ve geometrisi sahadaki toprak basıncıyla birlikte değerlendirilir. Geriye yatma ve kesit ölçüleri göz kararıyla değil, zemin ve yük koşullarına uygun teknik değerlendirme ve proje esaslarına göre belirlenir.
7. Drenaj sistemi
Duvar arkasında su birikmesi, yatay yükleri önemli ölçüde artırabilir. Bu nedenle suyun kontrollü biçimde uzaklaştırılması gerekir. Sahaya göre drenaj borusu, geçirgen granüler malzeme, filtre malzemesi, geotekstil ve barbakanlar birlikte kullanılabilir.

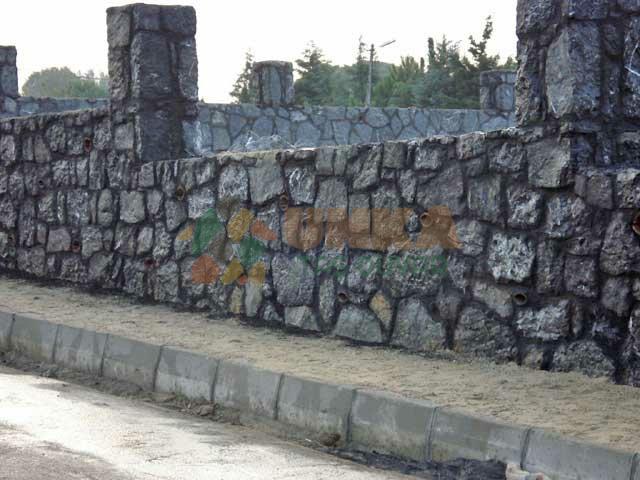

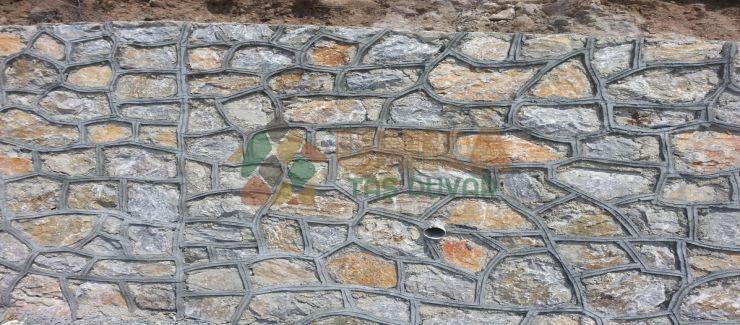

8. Barbakan boruları
Barbakanlar duvar arkasında oluşabilecek suyun dışarı tahliyesine yardımcı olur. Çapları, aralıkları ve kotları duvar yüksekliği, zemin yapısı ve drenaj ihtiyacına göre belirlenir. Önlerinin kapanmaması ve arka kısımlarında uygun filtreleme yapılması gerekir.
9. Geotekstil ve filtreleme
Geotekstil, ince zemin parçalarının drenaj tabakasına geçerek sistemi tıkamasını önlemeye yardımcı olur. Drenaj tabakası ile doğal zemin arasındaki filtreleme; zemin özelliklerine ve proje gereksinimlerine göre oluşturulur.
10. Dilatasyon derzleri
Uzun duvarlarda farklı oturma ve sıcaklık hareketlerinin kontrolsüz çatlaklara dönüşmesini azaltmak için projeye uygun noktalarda dilatasyon derzleri planlanabilir. Yerleşim ve aralıklar sabit bir ezberle değil, duvar geometrisi ve yapı koşullarına göre belirlenir.
11. Arka dolgu ve drenaj malzemesi
Drenaj özelliği yüksek ve uygun granülometriye sahip malzeme tercih edilir. Dolgu kontrollü tabakalar hâlinde serilir ve uygun ekipmanla sıkıştırılır. Ağır makinelerin duvara çok yakın ve kontrolsüz çalıştırılması ilave yatay yük oluşturabileceği için uygulama planına uyulur.
12. Yüzey ve yağmur sularının kontrolü
Arazi eğimi suyu duvar arkasına yönlendiriyorsa üst kotta drenaj kanalı, toplama hattı veya uygun tahliye çözümleri değerlendirilir. Amaç, yüzey suyunun duvar arkasına kontrolsüz girmesini engellemektir.
13. Son kontroller
İmalat tamamlandığında temel sistemi, duvar geometrisi, taş örümü, harç, drenaj, barbakanlar, filtre tabakaları, dilatasyonlar, arka dolgu ve yüzey suyu tahliyesi birlikte kontrol edilir.
Uzun ömürlü bir istinat taş duvarı yalnızca kaliteli taşla değil; zemin, temel, geometri, örüm, drenaj ve dolgunun bütün olarak tasarlanıp uygulanmasıyla ortaya çıkar.
